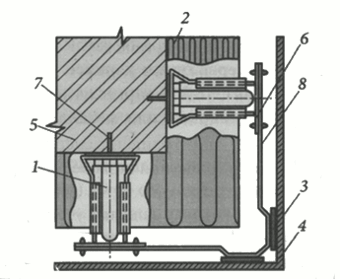

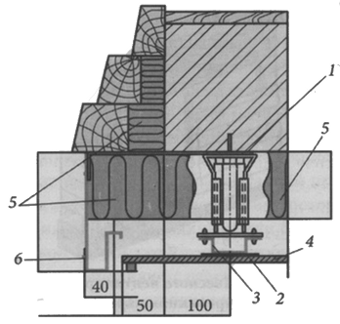

 Конструкция навесного вентилируемого фасада на металлическом каркасе: 1 - утепляемая стена; 2 - распорный анкер; 3 - кронштейн; 4 - направляющие; 5 - теплоизоляционные плиты; б - плиты защитной декоративной облицовки; 7 - воздушный зазор; 8 - вставка кронштейна; 9 - фасадный дюбель Более 50 % новых зданий в Европе имеют вентилируемые фасады. В этой системе утепления идея естественной вентиляции утеплительного слоя получила дальнейшее развитие. Конструкция навесного вентилируемого фасада (НВФ) напоминает известную систему облицовки гипсокартоном и состоит из прикрепленной к несущей стене металлической или деревянной конструкции, на которую крепится внешняя облицовка (фальшстена), а также из утеплителя и вентилируемой зоны. В качестве утеплителя обычно применяют минеральную вату, а для облицовки широко используют виниловый сайдинг, ПВХ-панели, деревянный и металлический сайдинг, блокхаус.Блокхаус — оригинальный вид стеновой панели из дерева. Представляет собой визуальную имитацию оцилиндрованного бревна, но в отличие от бревна не растрескивается и имеет идеально ровную поверхность. По сути, блокхаус является вагонкой — точно так же крепится при помощи соединения шип—паз и, так же как евровагонка, имеет воздуховоды, расположенные с тыльной стороны и служащие дополнительно для снятия напряжения древесины и лучшей теплоизоляции. Реже устраивают облицовку из керамогранита, натурального и искусственного камня, керамических, фиброцементных и цементных плиток и панелей, кассет из листовых материалов и металлических облицовок со средним слоем из полимерных материалов (предпочтение отдается легким материалам, чтобы не увеличивать нагрузку на фундамент). Элементы защитной облицовки устанавливаются не вплотную друг к другу, а с компенсационным зазором. Между защитной облицовкой и плитами утеплителя устраивается вентилируемый воздушный зазор не менее 60 мм. Благодаря наличию воздушной прослойки и зазоров между элементами облицовки диффузионная влага, проходящая через наружную стену в виде водяных паров, не скапливается в утеплителе, а удаляется наружу, и утеплитель не теряет свои теплосберегающие свойства. Атмосферная влага, попавшая внутрь воздушной прослойки при дожде и ветре, также удаляется через щели между элементами обшивки. Кроме того, зазор между элементами защитного экрана необходим для предотвращения разрушений облицовки из-за температурных деформаций, для выравнивания давления воздуха в вентилируемой прослойке. Летом такой фасад уменьшает нагрев ограждающих конструкций под воздействием солнечных лучей и высокой температуры воздуха, поэтому температура внутри помещения не будет резко возрастать. НВФ актуален и для домов, которые построены из «теплых» материалов — поризованных пустотелых керамических и газобетонных блоков. Он представляет собой отделку фасада, позволяющую стеновому материалу «дышать». Кроме того, система хорошо работает и как звукоизолятор. Существуют кассетные и реечные (линейные) вентилируемые фасадные системы. Они весьма эффективны и используются как при строительстве, так и при реконструкции старых зданий. Такие фасады можно монтировать в любое время года, т. к. полностью исключены мокрые процессы. Они долговечны, не нуждаются в частом ремонте и особом уходе. Ремонт не требует полного демонтажа конструкции, а сводится к простой замене поврежденных частей. Главный недостаток навесных фасадов, имеющих металлический каркас и навесные фасадные панели из дорогих материалов, — высокая цена. К тому же НВФ подходит не для каждого архитектурного решения. Кассетный НВФ будет органично смотреться на фасадах современных домов, имеющих строгую пластику и большие ровные плоскости, а реечный более демократичен с точки зрения цены и архитектуры. Система НВФ только на первый взгляд похожа на систему для монтажа гипсокартонных листов. Применение в фасадных конструкциях профилей, рассчитанных на гипсокартонные стены и перегородки, — грубейшее нарушение технологии и строительных норм, которое может привести к очень неприятным последствиям.Монтаж НВФ на металлическом каркасе.Система навесного кассетного фасада — это совокупность алюминиевых кронштейнов и направляющих, прикрепленных к стене крепежными элементами, которые удерживают защитно-декоративную панель. Кронштейны с паронитовыми прокладками крепят к наружной несущей стене с помощью анкеров. Затем с помощью специальных дюбель-болтов к стене крепят утеплитель из каменной ваты. Плиты должны примыкать друг к другу и к кронштейнам плотно, без зазоров. Утеплитель защищают от сильных воздушных потоков и выветривания ветрозащитной мембраной, регулирующей влажность утеплителя и не позволяющей проникать в него атмосферной влаге. К кронштейнам с помощью болтов и вытяжных заклепок крепят вертикальные и горизонтальные элементы под-конструкции. Когда каркас готов и утеплитель установлен, на элементах подконструкции крепят элементы навесного защитного экрана. При использовании фасадных кассет нижнюю часть кассеты ставят в замок вместе с верхней частью нижней кассеты, а верхнюю крепят вытяжными заклепками или самонарезными винтами к направляющей.Наибольшие ветровые нагрузки возникают на фасадах зданий в области наружных углов. Поэтому особое внимание должно быть обращено на прочность крепления конструкции подсистемы НВФ к несущей стене. Кроме того, выступающий угол здания должен быть тщательно утеплен с соблюдением зубчатой перевязки швов между плитами утеплителя. Для обеспечения пожарной безопасности по контуру оконных и балконных проемов устраивают специальное обрамление из листовой стали толщиной не менее 0,55 мм.
Несмотря на кажущуюся простоту, навесной вентилируемый фасад — сложная инженерная конструкция. Очень важно корректно рассчитать параметры системы, тщательно подобрать комплектующие и смонтировать ее, точно соблюдая все требования. Самостоятельно это сделать вряд ли удастся, поэтому производители обычно продают такие системы в комплекте, а дилеры предлагают свои услуги по монтажу. К утеплителям для использования в НВФ предъявляют ряд жестких требований, среди которых особенно важна пожарная безопасность, а также прочность на отрыв слоев, т. к. существует проблема выдувания волокон утеплителя из-за особенностей конструкции НВФ. В связи с этим традиционно предпочитают использовать негорючие минераловатные утеплители плотностью от 75 кг/м³ или, если необходимо удешевить конструкцию, но при этом обеспечить необходимую жесткость системы утепления, прибегают к двухслойным системам «стекловолокно— стекловолокно» или «стекловолокно—базальт». Ведущие производители минераловатных плит для таких конструкций специально выпускают двухслойные материалы с комбинированной структурой.На поверхность фасада устанавливают волокнистые теплоизоляционные плиты плотностью более 30 кг/м³, затем на них со стороны воздушной прослойки монтируют второй ряд утеплителя большей плотности (более 80 кг/м³). Более мягкий нижний слой обеспечит плотное прилегание теплоизоляции к утепляемой стене, а наружный жесткий защитит внутренний слой от выдувания волокон материала и от распространения огня при пожаре. Во избежание дополнительных потерь тепла швы в разных слоях утеплителя следует выполнять вразбежку. Монтаж НВФ на деревянном каркасе.Самый популярный и дешевый вариант НВФ — каркас из дерева, на который крепят недорогой виниловый или металлический сайдинг или блокхаус.На первом этапе к стене дома с шагом 40—70 см крепят дюбелями обрешетку из деревянного бруса. Поверх нее кладут пароизоляцию, которая защитит утеплитель от влаги, проникающей изнутри здания. Затем укладывают сам утеплитель в один или два слоя в зависимости от теплотехнического расчета. Если надо уложить два слоя утеплителя, это делают с разбежкой стыков в разных слоях. «Пирог» закрывают ветрозащитной пленкой, фиксируемой с помощью деревянных направляющих, которые одновременно будут создавать вентиляционный зазор между утеплителем и фальшстеной. По этим направляющим снизу вверх монтируют панели сайдинга или блокхауса. Но вначале внизу конструкции устраивают отлив для стока воды с вентиляционной решеткой над ним.
| |||||
